Что такое диаграмма Парето: как построить и применять
Разберемся, как с помощью диаграммы Парето найти причины, которые реально тормозят работу, и мешают эффективности команды
Когда проблем много, у команды часто возникает ложное ощущение, что нужно чинить все и сразу. На практике это почти всегда означает распыление усилий и большой расфокус.
Диаграмма Парето помогает увидеть, какие причины дают наибольший вклад в брак, задержки, жалобы или потери, и с чего разумнее начинать улучшения. Именно поэтому этот инструмент давно используют в управлении качеством, аналитике процессов и Lean-подходах.
Что такое диаграмма Парето простыми словами

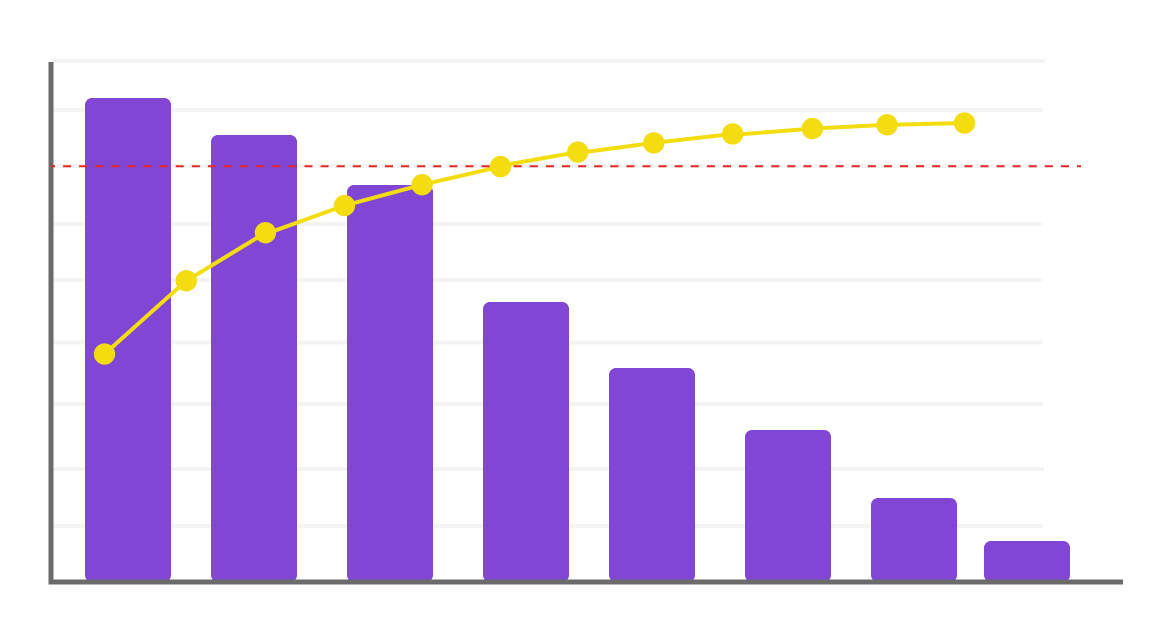

Диаграмма Парето — это, простыми словами, столбчатая диаграмма, где причины или категории располагают по убыванию важности, а поверх добавляют линию накопленного процента. Столбцы показывают, что происходит чаще или обходится дороже. Линия показывает, какую долю общей проблемы уже объясняют первые 1, 2, 3 причины.
Например, у производства есть 6 причин брака. Если после подсчета окажется, что две из них дают больше половины всех дефектов, именно с них и стоит начинать. Не потому, что остальные причины неважны, а потому что именно эти причины дадут самый заметный эффект в первую очередь.
На каком принципе основана диаграмма Парето

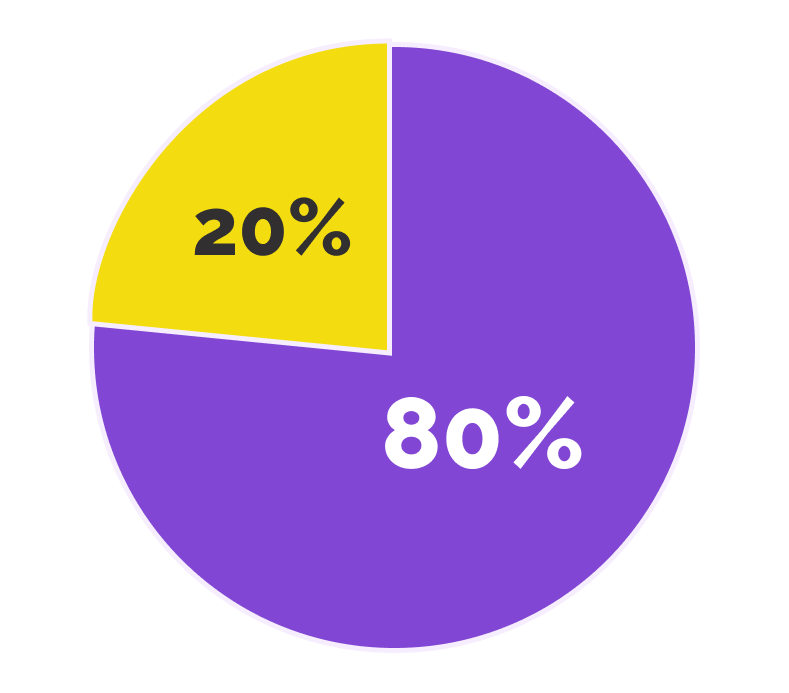

Инструмент связан с принципом Парето, который часто называют правилом 80/20. Его название идет от Вильфредо Парето — итальянского экономиста и социолога, жившего в 1848-1923 годах. Позже Джозеф Джуран перенес идею неравномерного распределения в область качества и управления улучшениями, а в диаграмму добавили накопительную линию, чтобы было проще видеть причины.
80/20 — это не строгая формула. В реальной задаче соотношение может быть 70/30, 85/15 или другим. Смысл не в числах, а в том, что вклад причин обычно распределен неравномерно: немногие факторы дают большую часть эффекта.
Поэтому график парето полезен не только в контроле качества, но и в сервисе, продуктовой аналитике, логистике, поддержке, HR и операционном менеджменте. Если данные можно разбить на категории и посчитать частоту, стоимость, потери времени или число ошибок, инструмент уже можно применять.
Из чего состоит диаграмма Парето
У классической диаграммы есть 3 ключевых элемента:
- столбцы с категориями, отсортированными от большего к меньшему;
- левая ось со значением показателя: частота, стоимость, время, потери;
- линия накопленного процента по правой оси от 0 до 100%.
Эту накопительную линию часто называют кривая парето. Она нужна не для красоты: по ней видно, на каком шаге вы уже покрыли основную долю проблемы. Если линия достигает, условно, 75-80% уже на третьей категории, значит, именно здесь лежит главный резерв улучшений.
Для чего нужна диаграмма Парето
На практике диаграмму Парето используют в 3 типовых ситуациях.
1. Когда команда спорит о приоритетах. Диаграмма переводит разговор из режима «мне кажется» в режим опоры на данные .
2. Нужно быстро показать руководству, где есть наибольший эффект. Визуально такой график считывается почти мгновенно: какие категории лидируют, где появляются хвосты, после какого места рост накопленной доли замедляется.
3. Когда нужно выбрать первый шаг улучшений. Вместо того чтобы запускать пять инициатив одновременно, команда берет 1-2 причины с наибольшим вкладом и проверяет эффект от изменений.
Когда диаграмма Парето подходит, а когда — нет, рассмотрим в таблице ниже.
| Ситуация | Подходит ли диаграмма Парето | Почему |
|---|---|---|
| Нужно понять, какие типы дефектов встречаются чаще всего | Да | Есть категории и измеримый вклад |
| Нужно выбрать, с чего начать снижение жалоб клиентов | Да | Можно ранжировать причины по частоте или стоимости |
| Нужно доказать причинно-следственную связь | Нет, одной диаграммы мало | Она показывает вклад, но не доказывает причинность |
| Данные сырые, категории пересекаются | Скорее нет | Сначала нужна нормализация и единые правила учета |
| Все категории почти равны по вкладу | Ограниченно | «Немногие важные» могут не выделиться сразу |
Можно сказать, что диаграмма работает лучше всего там, где есть категоризированные данные и задача приоритизации, а не доказательства причины.
Как построить диаграмму Парето
Запрос как построить диаграмму парето обычно сводится к 6 конкретным шагам.
1. Определите проблему
Сначала нужно выбрать, что именно вы измеряете:
- дефекты,
- жалобы,
- просрочки,
- возвраты,
- простой оборудования,
- ошибки в документах.
На одном графике должна быть одна проблема, а не все плохое сразу.
2. Выберите единицу измерения
Чаще всего используют частоту, количество, стоимость или время. Это важный момент — одна и та же картина может выглядеть по-разному, если считать не число случаев, а суммарный ущерб. Например, редкий дефект может оказаться самым дорогим.
3. Соберите данные за понятный период
Лучше заранее определить период наблюдения — смена, день, неделя, месяц, производственный цикл. Все это должно быть сопоставимо с ритмом процесса.
4. Сгруппируйте причины по категориям
Категории должны быть взаимоисключающими и понятными. Иногда есть смысл объединить мелкие хвостовые причины в группу «Прочее», если их много и каждая по отдельности почти не влияет на картину.
5. Отсортируйте данные по убыванию и посчитайте накопленный процент
Сначала идет самая крупная категория, потом следующая, и так далее. После этого считают долю каждой категории в общем объеме и накопительный процент.
6. Постройте столбцы и линию
На левой оси — частота, время или стоимость. На правой — процент от 0 до 100. После этого остается прочитать график: какие причины дают наибольший вклад и после какой категории кривая заметно выпрямляется. Это наблюдение поможет
Пример диаграммы Парето

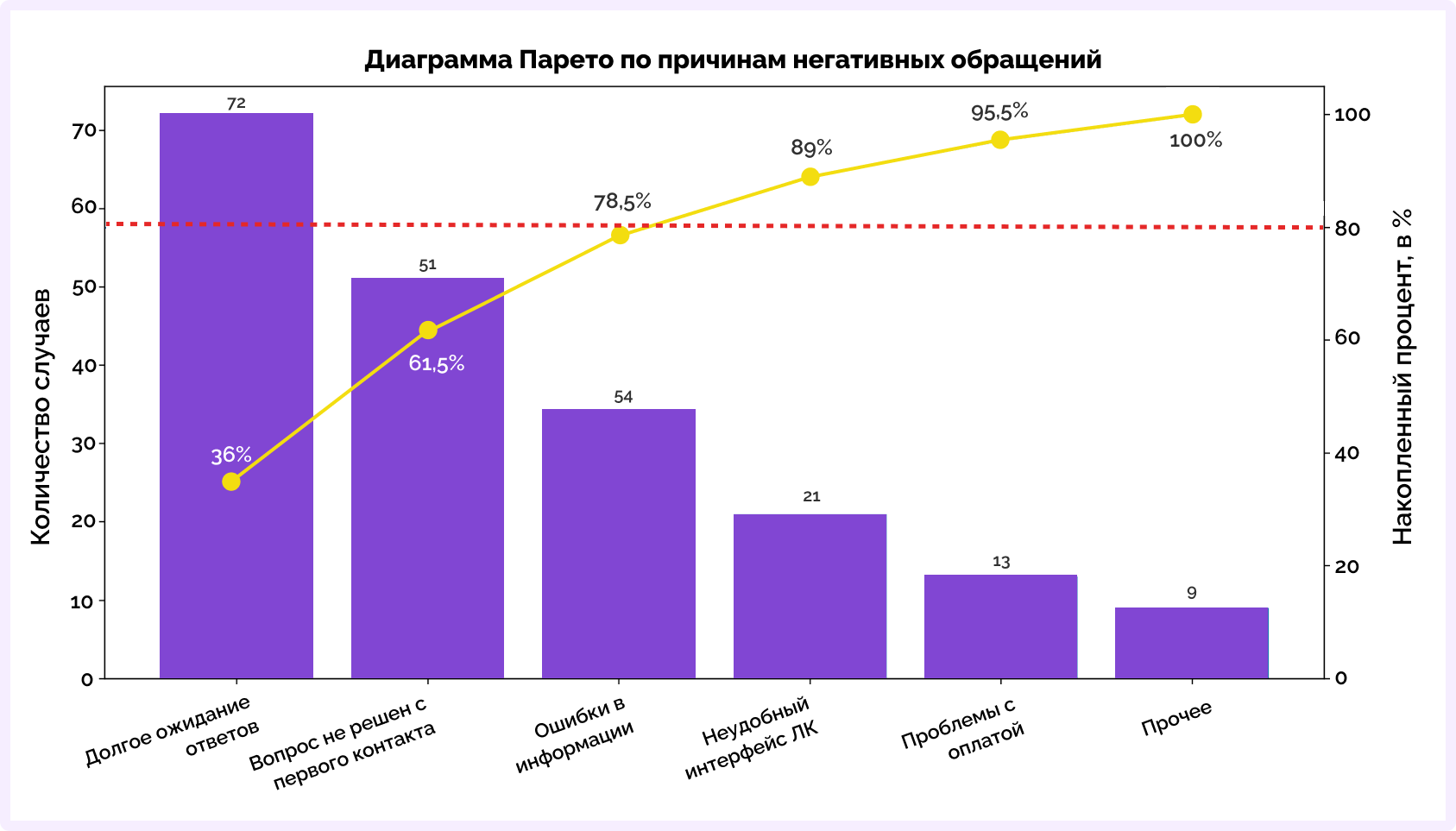

Представим отдел клиентской поддержки, который проанализировал 200 обращений с негативной оценкой. Получилась такая структура:
- долгое ожидание ответа — 72 случая;
- вопрос не решен с первого контакта — 51;
- ошибка в информации — 34;
- неудобный интерфейс личного кабинета — 21;
- проблемы с оплатой — 13;
- прочее — 9.
Если перевести это в диаграмму, окажется, что первые 3 категории уже дают больше трех четвертей всех негативных обращений. Значит, команде разумнее сначала заняться SLA ответа, качеством первого решения и единообразием базы знаний, а не распыляться на все шесть направлений одновременно.
Диаграмма Парето в бережливом производстве
Диаграмма парето в бережливом производстве нужна, как инструмент выбора точки приложения усилий. Lean не предлагает улучшать все подряд, он требует видеть потери, узкие места и причины нестабильности процесса. Поэтому диаграмма Парето хорошо работает в связке с досками улучшений, разбором дефектов, анализом причин брака и приоритизацией кайдзен-инициатив.
На производстве ее часто используют для анализа брака, простоев, отклонений по сменам, отказов оборудования, причин возвратов, нарушений стандартных операций. Lean Enterprise Institute прямо описывает диаграмму как способ отображать данные для приоритизации проблем. Это хорошо совпадает с практикой бережливого производства, где команда ищет не самый заметный симптом, а самое выгодное направление для первого улучшения.
Ошибки при использовании диаграммы Парето
Самая частая ошибка — считать 80/20 точным правилом. В реальной задаче соотношение почти никогда не будет идеальным, и это нормально. Важна не цифра 80, а сама неравномерность распределения.
Вторая ошибка — брать плохие данные. Если сотрудники по-разному классифицируют один и тот же дефект, итоговая диаграмма покажет не структуру проблемы, а хаос в учете.
Третья ошибка — думать, что крупная категория автоматически и есть корневая причина. Иногда «долгое согласование» — это лишь симптом, а реальная причина сидит в маршруте согласования, перегруженном согласующем или неясном критерии приемки. Диаграмма Парето нужна для фокусировки, а не для окончательного диагноза.
Четвертая ошибка — строить график без действия. Если команда увидела приоритеты, но не закрепила ответственных, сроки и проверку эффекта, диаграмма превращается в разовую презентацию, а не инструмент управления. Эта проблема как раз чаще всего возникает не на этапе анализа, а на этапе внедрения решений.
Какие принципы стоит запомнить
Если собрать основные принципы работы с диаграммой Парето в одном месте, получится короткий список:
- сначала договориться, что именно считаем проблемой;
- использовать одну понятную единицу измерения;
- сравнивать категории одного уровня;
- искать не все причины, а причины с наибольшим вкладом;
- после изменений пересчитывать диаграмму заново.
Только в этом случае диаграмма будет эффективной в работе команды, и не будет очередной галочки. Важно реально работать с этим инструментом и использовать полученные данные в дальнейшем для улучшения показателей. Сделать это можно путем превращения данных в конкретные этапы и задачи. Поможет с этим сервис управления проектами.
Как связать диаграмму Парето с работой в Кайтене
Сама диаграмма Парето показывает, на чем сфокусироваться. Но дальше команде нужно превратить вывод в управляемую работу: завести задачи, назначить ответственных, разложить улучшения по этапам, отслеживать прогресс и проверять эффект. Здесь как раз и нужен инструмент, в котором анализ не отрывается от исполнения.

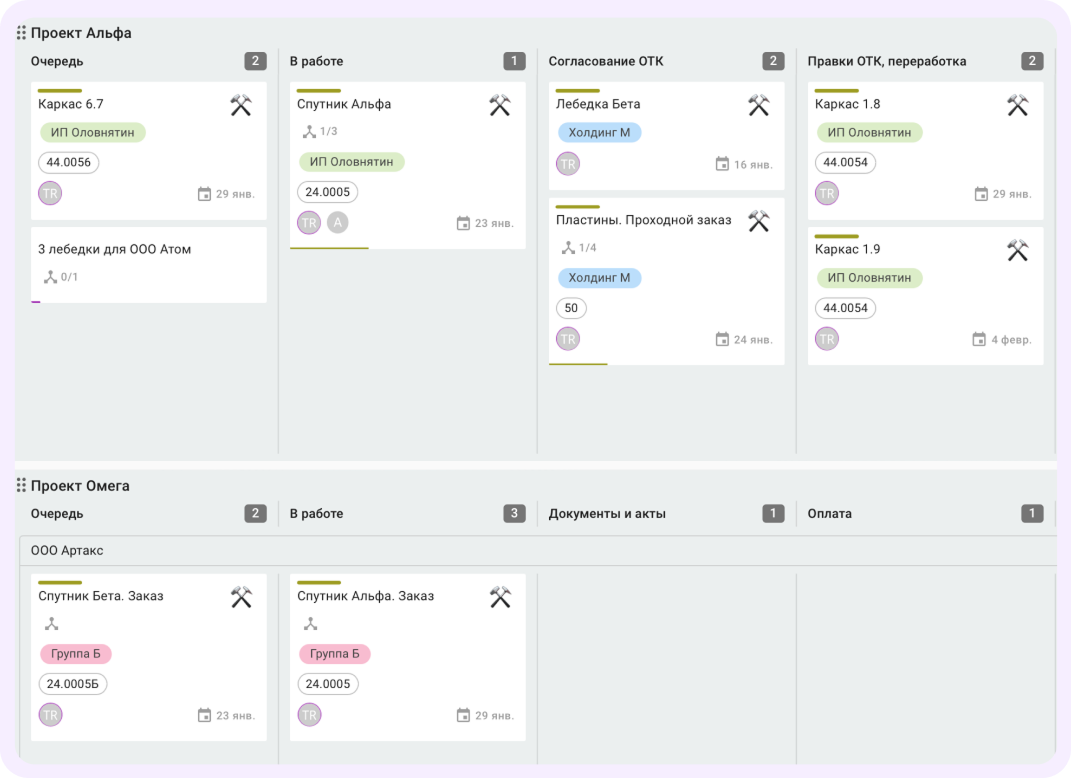

В Кайтене это можно собрать в один контур:
- на доске — фиксировать инициативы по улучшению;
- в карточках — хранить описание проблемы, гипотезу, ответственного и критерий успеха;
- через колонки и дорожки — видеть этапы внедрения и зависшие места.

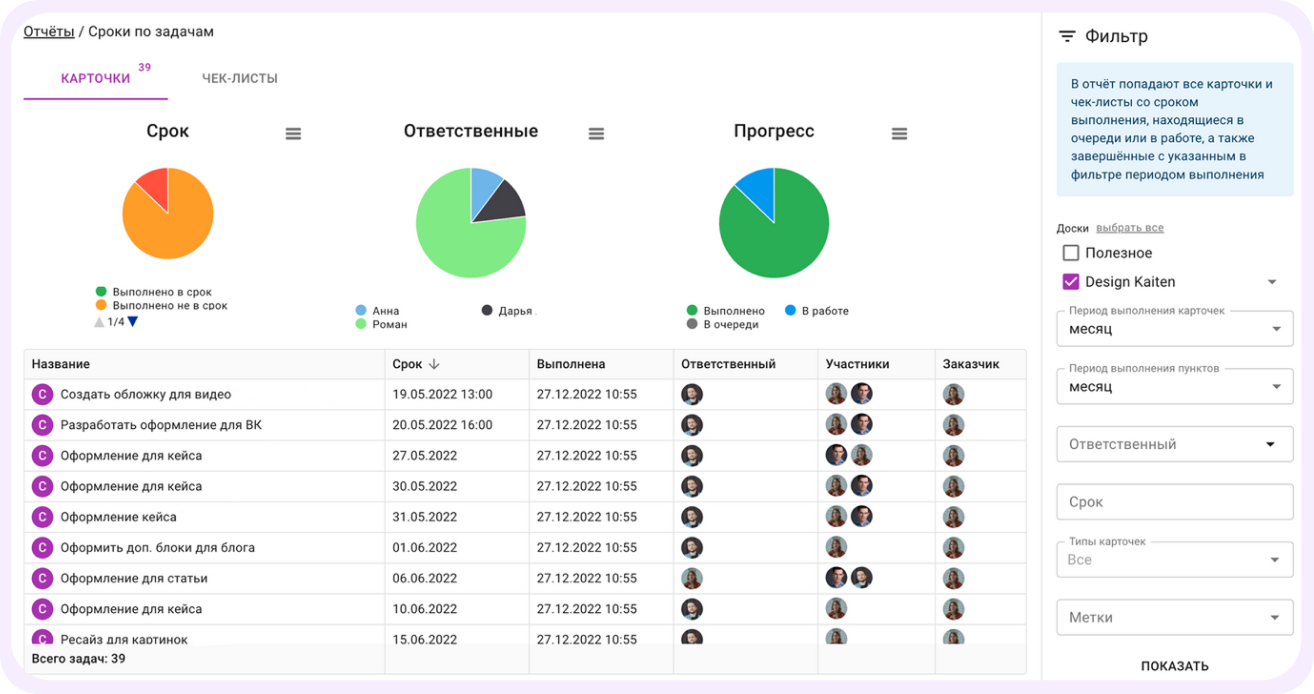

Через кастомные поля команда может отмечать тип дефекта, приоритет или источник потерь. А через отчеты и дашборды — смотреть, уменьшается ли число проблем и не появляется ли новый перекос в процессе.
Проще говоря, диаграмма Парето помогает понять, что чинить первым. А Кайтен помогает сделать так, чтобы это решение не потерялось в обсуждениях, а дошло до результата.
Без системы визуализации и контроля даже хороший анализ часто остается просто обсуждением. Кайтен полезен именно в тот момент, когда нужно превратить вывод «вот главная проблема» в понятный набор действий.

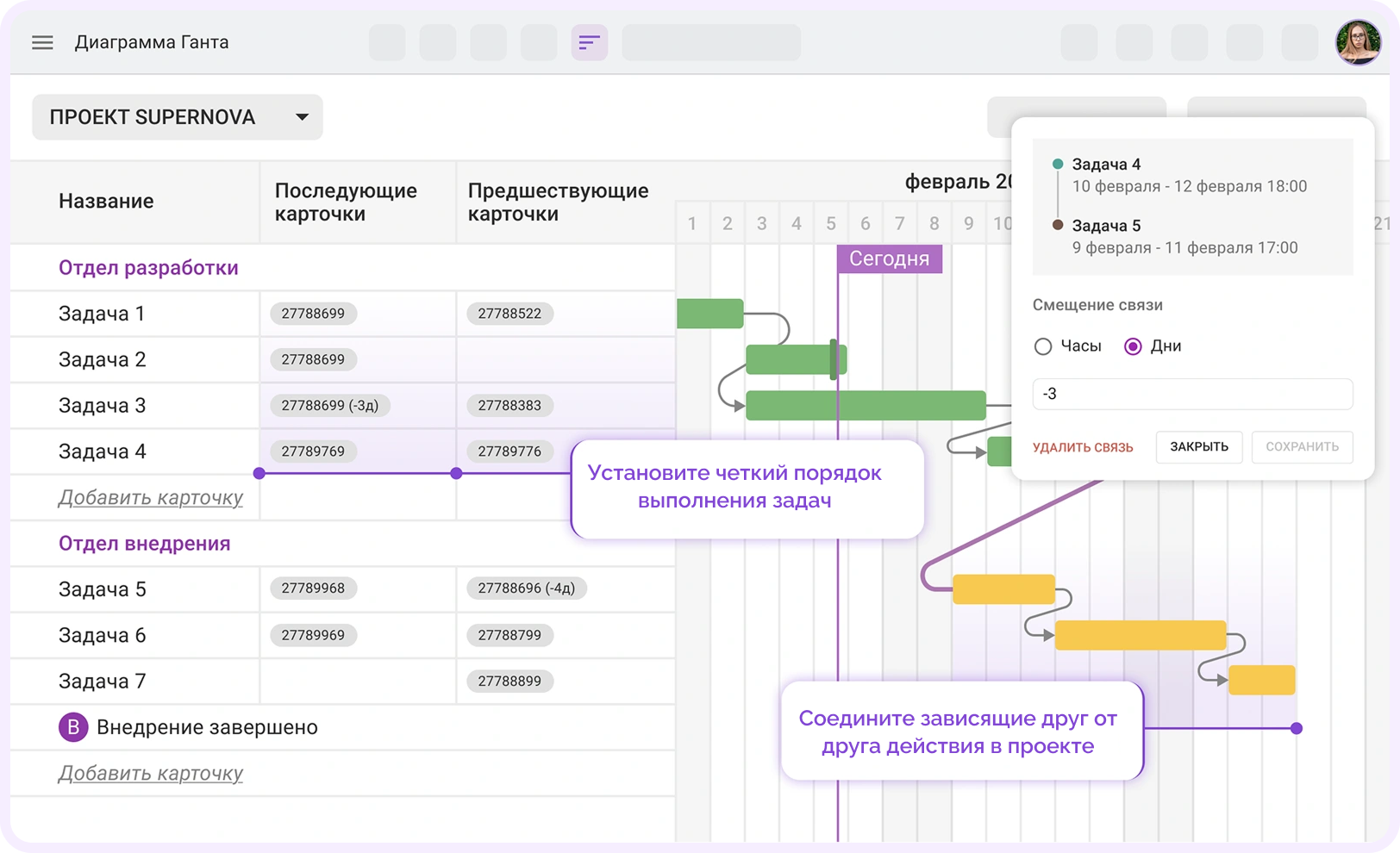

Если улучшения нужно не просто зафиксировать, а спланировать по срокам и зависимостям, здесь подключается диаграмма Ганта. В Кайтене для этого есть модуль «ГАНТ и Ресурсное планирование». Он помогает разложить задачи на временной шкале, связать их между собой, назначить ответственных и учесть загрузку команды.
Если один этап задержится, в Ганте будет видно, как это влияет на связанные задачи и общий срок внедрения. Возможности модуля как раз включают работу со сроками, взаимосвязями и отклонениями от плана.
Что важно запомнить
Диаграмма Парето — это не сложная статистика для аналитиков, а практичный способ приоритизировать улучшения. Она нужна, когда проблем больше, чем ресурсов, и нужно выбрать первый шаг на основе данных, а не громкости голосов в комнате.
Если упростить до одной мысли, она звучит так: не все причины равны по влиянию. И чем раньше команда это увидит, тем быстрее перестанет тушить все пожары сразу и начнет улучшать процесс осмысленно.
